DZ20LE漏电断路器

a.周围空气温度：上限值不超过+40℃，下限值不低于-5℃，24h的平均值不超过+35℃。

b.安装地点的海拔不超过2000m。

c.安装地点、大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最温月的平均最大相对湿度为90%，同时该月的月平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。

d.污染等级3。

e.安装类别Ⅲ。

f.断路器一般应垂直安装。

g.漏电断路器安装场所的外磁场，在任何方向都不应超过地磁场的5倍。

一些常用的型号有：

DZ20L-160/3300 DZ20L-160/4300 DZ20L-250/4300 DZ20L-250/4300

DZ20L-400/3300 DZ20L-400/4300 DZ20L-600/4300 DZ20L-600/4300

本系列漏电断路器系电流动作型电子式漏电断路器，主要由零序电流互感器、电子组件板、漏电脱扣器及带有过载和短路保护的断路器组成。全部零件安装在一个塑料外壳中。当被保护线路中有漏电和人身触电时，只要额定漏电动作电流达到动作值，零序电流互感器的二次绕组就输出一个信号，经电子线路板放大，通过漏电脱扣器动作切断电源，从而起到漏电和触电保护之用。

四：主要技术参数

a.漏电断路器的基本规格及参数见表2。

b.配电用反时限断开特性见表5。

c.短路保护电流整定值为10In，具有±20%的准确度。

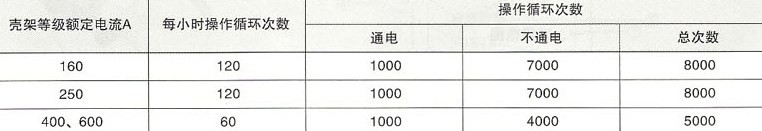

d.操作循环数见表6。

e.主电路中部导致误动作的过电流极限值为6In。

f.在冲击电压6000V作用下，漏电断路器不产生误动作。

表2:漏电断路器的基本规格

型号	壳架等级额定电流A	额定电压V	额定频率Hz	极数	额定电流A	额定极限分段能力KA	额定漏电动作电流mA	额定漏电不动作电流mA
DZ20LE-160	160	380	50	三级、四级或三级四线	16，20，32，40，50，63，80，100，125，160	12	50	25
							100	50
							300	150
DZ20LE-250	250				125，160，180，200，225，250	15	50	25
							100	50
							300	150
DZ20LE-400	400				200，250，315，350，400	20	50	25
							100	50
							300	150
DZ20LE-600	600				400，500，600		50	25
							100	50
							300	150
