结构特征
由操作机构、凸轮和触头系统及壳体三部分组成。操纵手柄带有零位自锁装置。机械传动部分位于箱体上部。立式操作手柄则直接传动轮轴，使触头组按规定程序分合，由定位螺钉装入棘轮上不同位置的定位孔，即决定操纵手柄的挡位数，左右各有6档范围，可任意选择，定位棘轮弹簧力可调，在分档清楚的前提下，通过调整棘轮弹簧力使手柄操作力在许可范围内。采用转动式双断点触头，32A、63A触头安装尺寸相同。凸轮为插入式，便于变换触头分合程序。
机座为压铸铝件。前后罩可方便的拆下，便于安装、配线、维修。
|

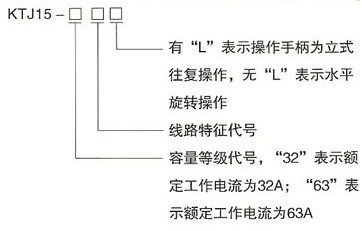

型号
|
Ue
(V) |
le
(A) |
最多控制档次
|
最大触头元件数
|
控制
电动机功率 (kW) |
通断能力418V
cosΦ=0.65(A) |
机械寿命
(万次） |
AC-2
电寿命 (万次> |
|||
|
左
|
右
|
主回路
|
辅助电路
|
||||||||
|
KTJ15/17-32
|
380
|
32
|
6
|
6
|
12
|
3
|
15
|
128
|
128
|
300
|
7.5
|
|
KTJ15/17-63
|
63
|
30
|
252
|
252
|
|||||||
1.手柄操作力不大于40N
2.辅助触头额定工作电流2.6A，AC-15电寿命60万次
