DZ20LE透明漏电断路器

DZ20LE-160T、250T、400T型透明漏电断路器适用于交流220/380V、50HZ、交流至630A、电源中性点接地的电路中，当人身触电或电网漏电时能迅速分断故障电路，作为漏电（触电）保护之用，同时可保护线路和电动机的过载短路，亦可作为线路的不频繁转换及电动机的不繁启动。主要用于农村、工矿企业作为大型设备总保护之用，如变压器总保护、分支保护、塔吊等大型设备。

DZ20LE系列透明漏电断路器系电流动作型快速电子式漏电保护装置，主要有零序电流互感器、漏电脱扣器、专用集成块电子放大部件和带有短路、过载保护的断路器组成、具有漏电、短路、过载三种保护功能。

产品型号	DZ20LE-160T	DZ20LE-250T	DZ20LE-400T		DZ20LE-630T
额定电压（v）	220/380
额定电流（A）	100,160	200,250	320,400		400,500,630
额定漏电动作电流（mA）	50,100,200	50,100,200,300	200,300,500		200,300,500
漏电分断时间（S）	≤0.2
额定短路通断能力380V（KA）	15	15	23		23
极数	4

用户在定货时必须说明：

漏电断路器的型号及名称；

漏电断路器过电流脱扣器的额定电流；

漏电断路器的额定剩余动作电流；

漏电断路器的分断时间；

保护种类、极数及数量；

漏电断路器内部附件和外部附件的额定电压。

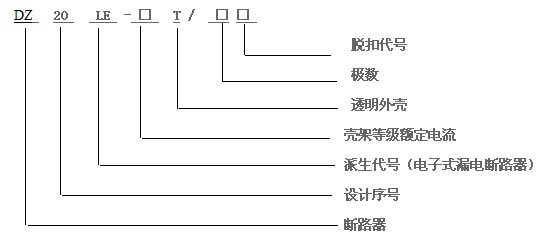

例如：订购DZ20LE-160TP/3310漏电断路器，过电流扣器额定电流160A，额定剩余动作电流30mA，

分断时间<0.2s，

四极，带分励脱扣器（AC230V），配电保护用，数量10台。
