DZ15系列塑壳式断路器（以下简称断路器）适用于交流50HZ，额定电压至380V,额定电流至63A（100A）的电路中。作为配电、电动机的过载及短路保护用。亦作为线路不频繁转换及电动机不频繁起动之用。本产品符合GB14048.2.2标准。
安装地点的海拔不超过2000m。
周围空气温度上限值不超过+40℃；下限值不低于-5℃；24小时内平均温度不超过+35℃。
大气的相对湿度在周围最高温度+40℃时，不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度不超过90%。同时该月的月平均最低温度不超过+25℃，并考虑到温度变化发生在产品表面上凝露。
安装条件：垂直安装，各方向倾斜不超过5℃。
断路器的安装类别为Ⅲ类。
污染等级为3级。
断路器主要由接触器系统、操作机构、液压电磁脱扣器、灭弧机构及塑料外壳等组成，当被保护线路和电动机过载及发生短路时，断路器能可靠分断；多极断路器能机构联动，只要一极过载动作，便能使所有的极同时分断。
断路器的主要参数
|
型号 |
壳架等级额定电流 A |
额定电流?In A |
极数 |
额定电压Un V |
额定短路分断能力 |
飞弧距离mm |
|

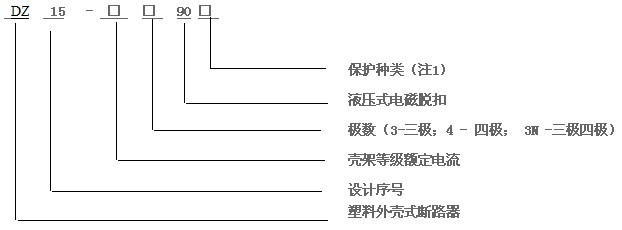

DZ15-40/190□ |
40 |
6 10 16 20 25 32 40 |
1 |
220 |
3 |
≤50 |
|
DZ15-40/290□ |
2 |
380 |
||||
|
DZ15-40/390□ |
3 |
380 |
||||
|
DZ15-100/390□ |
100 |
10 16 20 25 32 40 50 63 80 100 |
4 |
380 |
5 |
≤70 |
